ТИМ КРЕДО ТОПОГРАФИЯ

Системные требования:

• Процессор - Intel Core i3/i5/i7 или аналогичный
• ОЗУ - не менее 4 Гб, рекомендуется 16 Гб
• Операционная система:
• Astra Linux,
• РЕД ОС,
• ALT Linux,
• AlterOS,
• Microsoft Windows 7 x64 Service Pack 1,
• Microsoft Windows 8.1 x64,
• Microsoft Windows 10 x64 — рекомендуется,
• Microsoft Windows 11 x64.

Программная система ТИМ КРЕДО ТОПОГРАФИЯ является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности:

• импорт и обработка данных полевых измерений с тахеометров.
• создание полноценной цифровой модели местности.
• расчет объемов земляных работ.
• трассирование линейных объектов.
• формирование модели землепользования
• выпуск различных выходных графических материалов, чертежей топографических планов, продольных и поперечных профилей, ведомостей.

ТИМ КРЕДО ТОПОГРАФИЯ автоматизирует формирование информационной модели местности на основании инженерно-геодезических изысканий.

Форматы импорта

• Проекты, выполненные в системах на платформе КРЕДО III.
• Данные измерений непосредственно с приборов.
• Файлы в форматах электронных тахеометров (FOIF (RTS670/680); TRIMBLE 330X, M3; TRIMBLE 360X; LEICA (IDEX); 3Та5 и 4Та5; 5Та5; 6Ta3; Nikon; Pentax; SDR20-33; Trimble JobXML; TDS Raw Data; GTS-6; GTS-7; GSI; Geodimeter; Elta R4, R5, REC500 и Trimble 3600 M5; Hexagon LandXML (разработан совместно с ООО «Фирма Г.Ф.К.»)).
• Текстовые файлы с информацией по точкам типа XYZ (TXT, CSV).
• Точки лазерного сканирования формата LAS, TXT, CPC.
• Файлы формата DXF и DWG версий AutoCAD 14, 2000, 2004.
• Файлы форматов MIF/MID (данные системы MapInfo).
• Файлы форматов TXF/SXF (данные системы Панорама).
• Файлы форматов SHP/DBF (данные системы ArcGIS).
• Файлы формата Industry Foundation Classes (IFC).
• Файлы формата XML (кадастровые выписки, кадастровые планы территорий и др.).
• Файлы форматов TороXML и CredoXML.
• Файлы форматов LandXML.
• Веб-карты ресурсов Google Maps, Bing с возможностью импорта ресурсов из SAS.Планета.
• Черно-белые и цветные растровые файлы карт, планов, аэрофотоснимков форматов CRF, BMP, TIFF, JPEG и PNG, а также файлы формата TMD, подготовленные в программе КРЕДО ТРАНСФОРМ 3.1-4.2.
• Файлы, сформированные в программах КРЕДО ДАТ, КРЕДО ТРАНСФОРМ, КРЕДО ГНСС, КРЕДО 3D СКАН, КРЕДО ВЕКТОРИЗАТОР, КРЕДО ТРАНСКОР, КРЕДО НИВЕЛИР, КРЕДО РАСЧЕТ ДЕФОРМАЦИЙ (GDS, TMD, GNSS, LSC, CVD, CTP, NIV, DFS).
• Данные в форматах CREDO_TER (КРЕДО ТЕР) 2002, CREDO_PRO, CREDO_MIX (КРЕДО МИКС) 2002, CREDO_GEO (КРЕДО ГЕО) 2002.
• Растровые файлы форматов BMP, PNG для создания текстур.
• Файлы форматов GPX, KML, KMZ, OSM.
• Трехмерные объекты форматов OBJ, 3DS для создания 3D-моделей.
• Данные SRTM (англ. Shuttle Radar Topography Mission).

Кроме того, программная система ТИМ КРЕДО поддерживает собственный открытый обменный формат TopoXML, который учитывает основные специфичные прикладные и технологические требования.

Как правило, измерения попадают в программную систему путем импорта файлов, полученных с электронных тахеометров (практически всех производителей). Причем для этого используется система специальных плагинов, позволяющих оперативно вносить изменения в существующие форматы при обнаружении в них особенностей и реализовывать чтение новых форматов сразу после их появления.

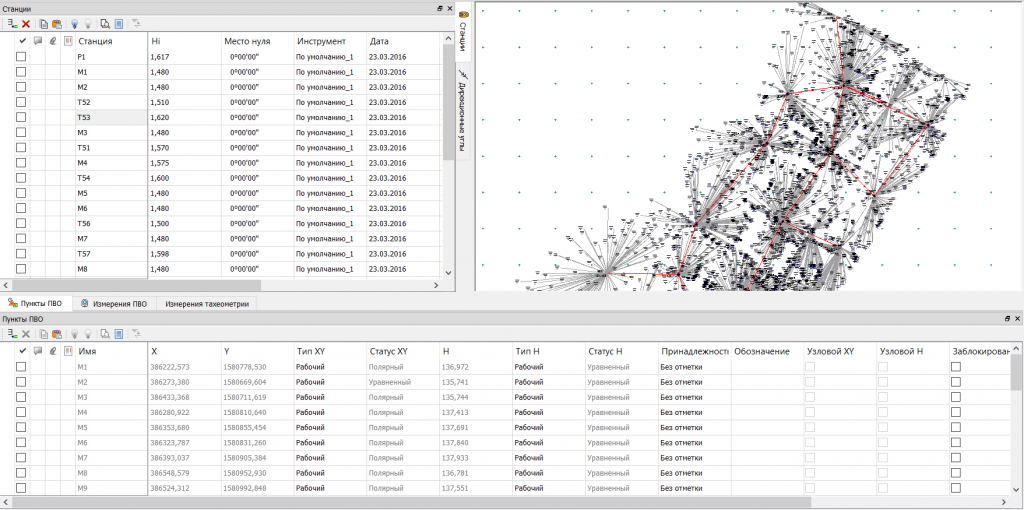

Обработка геодезических измерений

После импорта измерений и координат исходных пунктов проводится предварительная обработка измерений, в процессе которой вычисляются средние значения, производится их контроль на соответствие допускам, а также учитываются необходимые поправки. После этого можно переходить к уравниванию линейно-угловых измерений и ходов тригонометрического нивелирования. Так же, по мере необходимости, можно выполнить поиск грубых ошибок в измерениях.

Использование настраиваемых систем полевого кодирования позволяет упростить создание элементов ситуации – в результате обработки информации, закодированной в процессе полевых работ, точечные, линейные и площадные топографические объекты создаются автоматически.

По завершении обработки измерений можно приступать к созданию цифровой модели местности инженерного назначения, так как её основа, в виде точек, уже готова. Стоит отметить, что в случае переуравнивания измерений в любой момент можно обновить и положение точек уже созданной цифровой модели, и элементов, которые на них опираются.

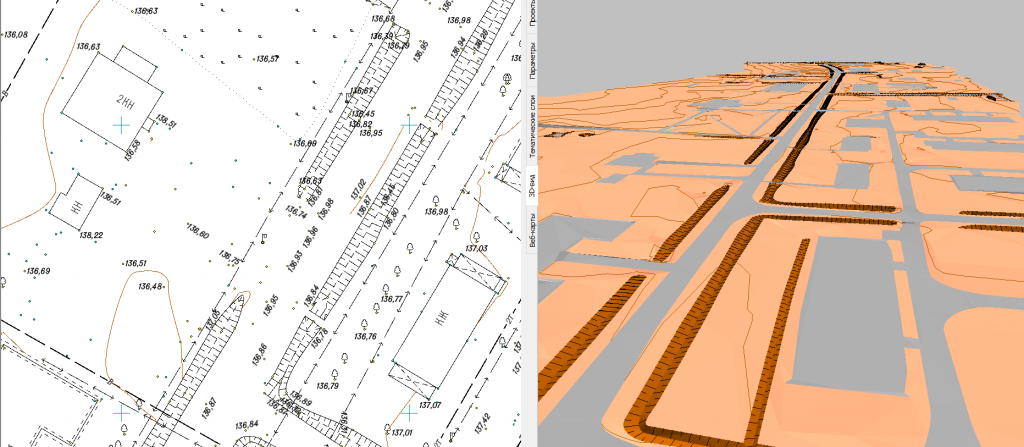

Формирование цифровой модели рельефа

Основой построения поверхностей являются точки, полученные, в том числе, в результате обработки измерений, а характерные участки рельефа, такие как хребты, обрывы или откосы, как правило, выделяются структурными линиями (СЛ).

В простых ситуациях профили СЛ можно определить непосредственно при построениях в плане, задав необходимые отметки в узлах (по умолчанию они интерполируются из точек и поверхностей). При решении более сложных задач, например, моделирование вертикальных поверхностей (бордюров, подпорных стенок и т.п.), можно перейти в окно профилей. Это позволит просматривать разрезы, пересечки и развернутый план СЛ и использовать широкие возможности создания и редактирования линий профилей.

Для создания и пересоздания поверхностей предназначен всего один метод, который позволяет работать с точками и структурными линиями как всего слоя сразу, так и в интерактивно построенном контуре. В рамках этого же построения можно автоматически выделить участки с характерными формами рельефа: руководствуясь заданными диапазонами уклонов, ТИМ КРЕДО ТОПОГРАФИЯ объединит треугольники в группы и назначит им необходимый стиль отображения (горизонтали, откосы, обрывы). При необходимости стили участков можно изменить интерактивно.

Методы редактирования локальных участков триангуляции и параметров отображения поверхностей включены в состав одной команды, поэтому всегда находятся «под рукой». Это значительно упрощает достижение оптимального результата – точного воспроизведения форм рельефа и корректного отображения характерных участков.

Стоит также отметить, что подсистема запоминает, в каком слое находится поверхность, и больше не требует выбора слоя. При этом и видимость всех необходимых для работы элементов модели (вершины, ребра, контуры, участки без поверхности) включается автоматически при активизации команд работы с поверхностями.

Проанализировать созданную модель рельефа можно как по данным плана, в том числе и в трехмерном изображении, так и построив сечения в произвольных местах.

Расчет объемов земляных масс

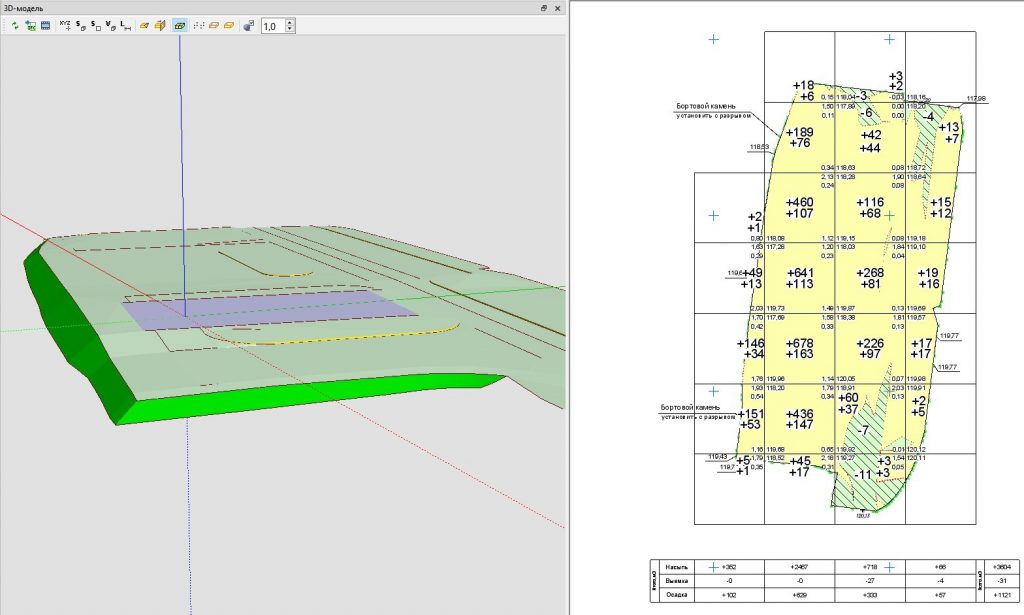

Одной из стандартных задач использования цифровой модели рельефа является подсчет объемов между поверхностями, а также ведение календарных графиков добычи и хранения сырья, строительных материалов и выпуск текстовых и графических материалов по результатам. Такой функционал присутствует в ТИМ КРЕДО ТОПОГРАФИЯ. При этом пользователь может посчитать объемы не только относительно поверхностей, но и с учетом облаков точек. По итогам расчета могут быть сформированы как необходимые выходные документы, так и трехмерная модель, отражающая «тело» расчета.

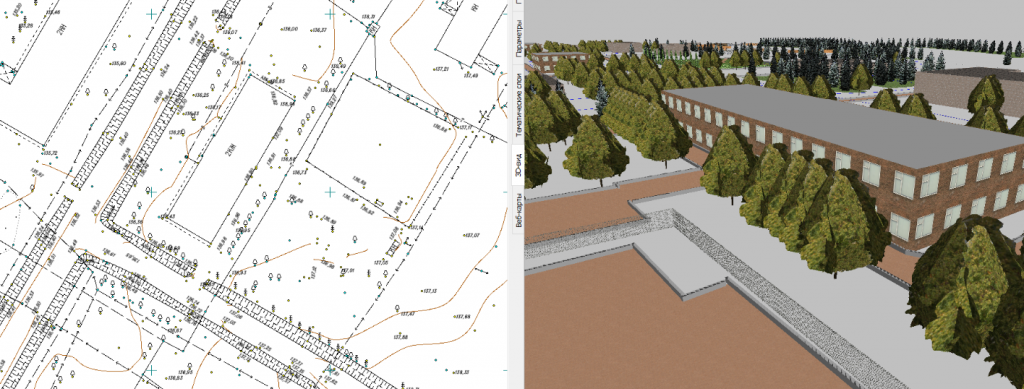

Формирование цифровой модели ситуации

Цифровая модель ситуации (ЦМС) представляет собой совокупность точечных, линейных и площадных топографических объектов, заданных координатами принадлежащих им точек и семантической информацией в виде настраиваемого перечня характеристик (свойств). Все объекты отображаются на плане соответствующими его масштабу условными знаками и необходимыми подписями, соответствующими внесенным атрибутивным свойствам. Однако используя ТИМ КРЕДО ТОПОГРАФИЮ, пользователь формирует не только качественный электронный топоплан, но и получает полноценную информационную модель местности. Благодаря гибкому классификатору, каждый из объектов обладает не только отображением в различных проекциях (на плане, на профиле), редактируемым набором атрибутивной информации, но и одним или несколькими вариантами отображения в 3D, причем все эти параметры связаны друг с другом. Богатые возможности координатной геометрии позволяют стандартными методами формировать модели как природных (растительность) объектов, так и искусственных – коммуникации, здания и сооружения, дороги и пр.

Трассирование линейных сооружений

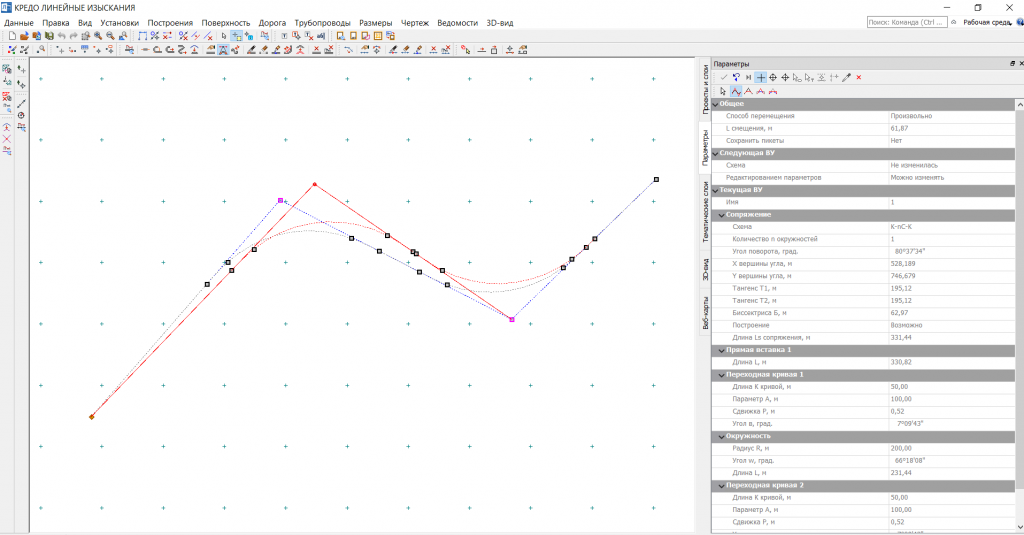

В ТИМ КРЕДО ТОПОГРАФИЯ реализована возможность интерактивного создания и редактирования трасс с использованием различных методов трассирования, в том числе с применением полевых материалов. Проложение трасс в стесненных и сложных условиях, например, в горной местности или при реконструкции дорог. Возможность создания политрасс. Разбивка пикетажа, в том числе с использованием «рубленых» пикетов различных видов. Создание и редактирование углов поворота закруглений трасс. Возможность разделения и объединения вершин углов.

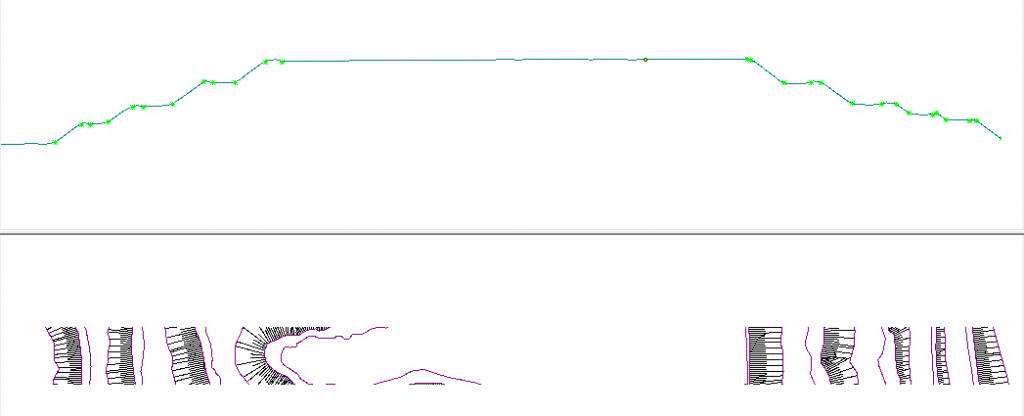

Работа с продольными и поперечными профилями

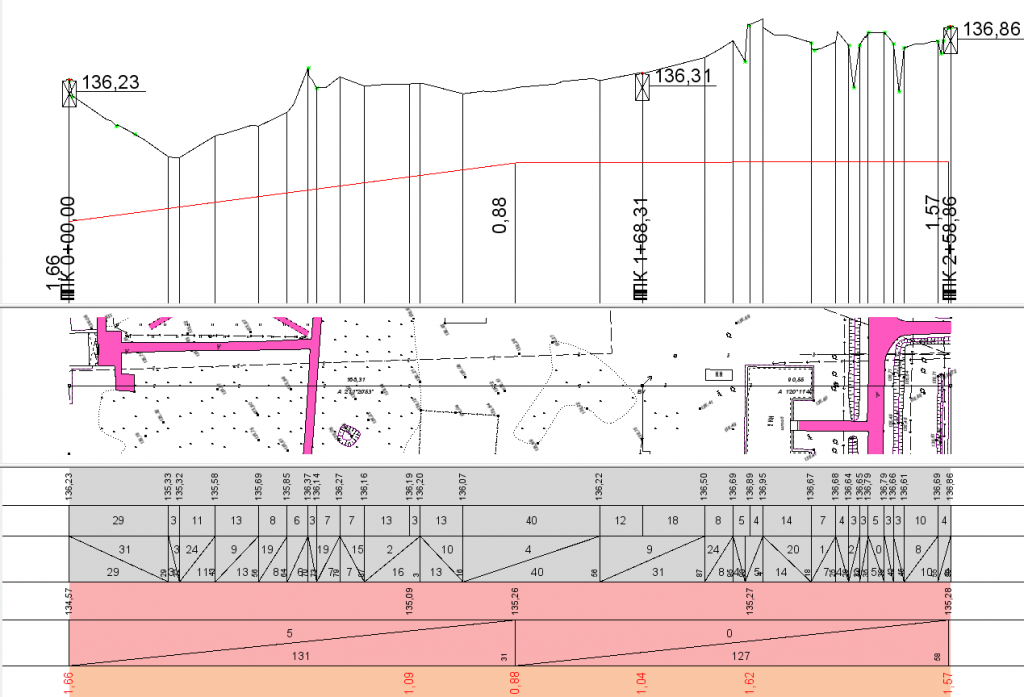

В подсистеме создаются продольные и поперечные профили по линейным сооружениям. Все коммуникации и другие объекты, которые попадают в сечение, автоматически выводятся в окне профиля.

Кроме того, существует возможность задать разные виды продольных профилей (черный профиль, линия быта, профиль дополнительной поверхности и вспомогательный профиль).

При необходимости можно создавать и профили линейных объектов, используя различные способы: интерполяцией данных, с постоянным уклоном, по заданной отметке.

Формирование модели землеустройства

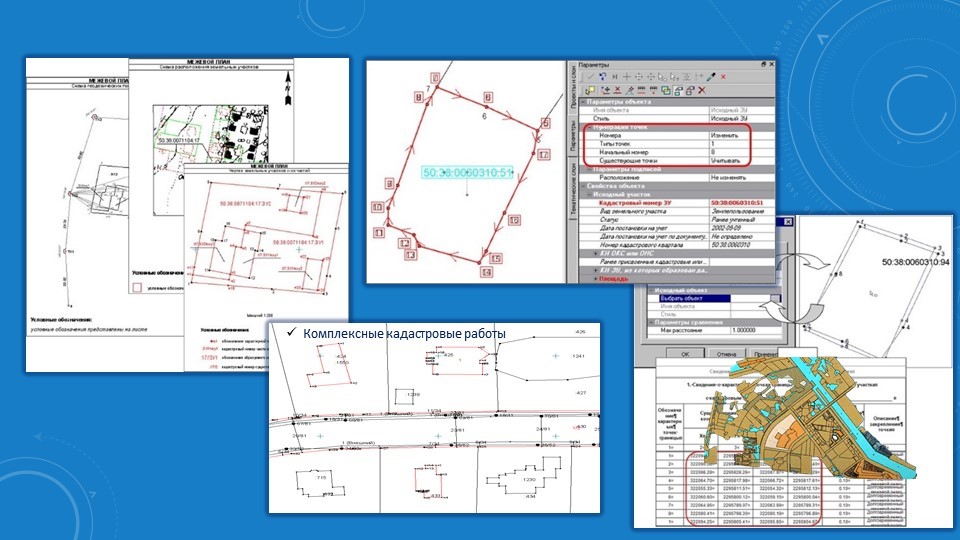

Задачи формирования цифровой модели землеустройства так же решены в ТИМ КРЕДО ТОПОГРАФИЯ. В рамках формирования и выпуска документов, необходимых для кадастрового учета объектов недвижимости ТИМ КРЕДО позволяет:

• Выпускать основные документы, необходимые для кадастрового учета объектов недвижимости и землеустройства, включающие текстовую и графическую части (чертежи и схемы) межевого плана, технических планов, проекта межевания и карты (плана);
• Подготавливать документы в электронной форме – XML-файлы и вложения, предоставляемые в орган кадастрового учета.

Работа с облаками точек

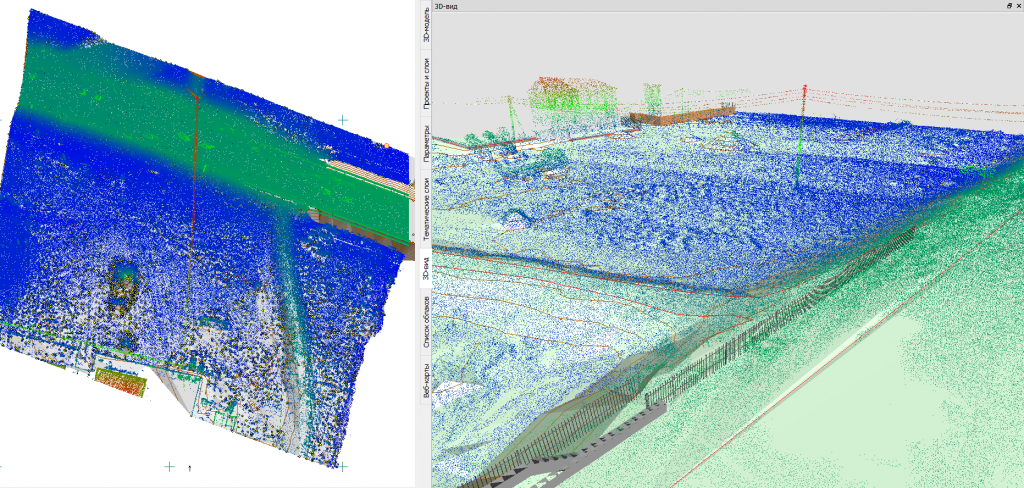

В подсистеме реализован импорт облаков точек в форматах LAS, CPC, TXT. Облако точек, полученное, например, при наземном или воздушном лазерном сканировании, при фотограмметрической обработке материалов фотосъемки, можно импортировать в подсистему, использовать для создания собственных облаков точек и затем учитывать точки облака в различных построениях.

Количество точек, с которым может работать подсистема, достигает нескольких миллиардов.

На основе исходного облака пользователь может создавать собственные облака точек путем экспорта групп классифицированных сканером точек, выделением рельефных точек или прореживанием по заданным параметрам (с сохранением характерных форм рельефа). Файл исходного облака всегда остается неизменным.

Точки всех загруженных видимых облаков отображаются в 3D-виде.

По точкам облака можно создать рельефные точки, а также выполнить различные построения в окне плана. Редактировать точки облака нельзя, за исключением управления их отображением (размером и цветом).

По облакам строится линия разреза, которая представляет собой графическую маску, аналогичную разрезу поверхности. По маске разреза облака можно создать черный продольный профиль и черный поперечный профиль.

Выходные графические документы

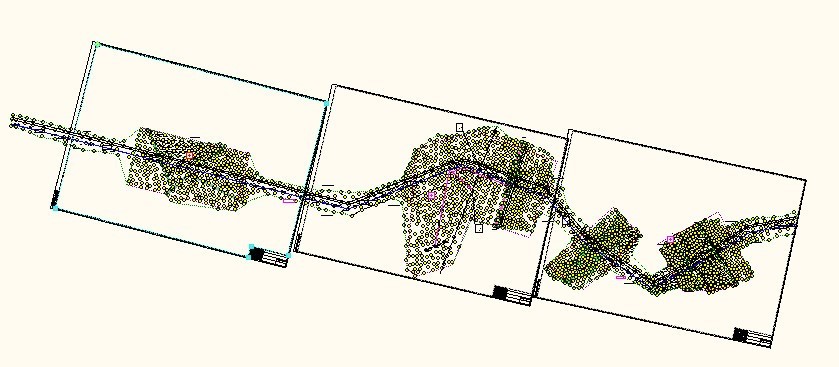

По итогам работы с ТИМ КРЕДО ТОПОГРАФИЯ можно выпустить все необходимые выходные документы – чертежи плана и профиля, планшеты, ведомости в соответствии с нормативными требованиями.

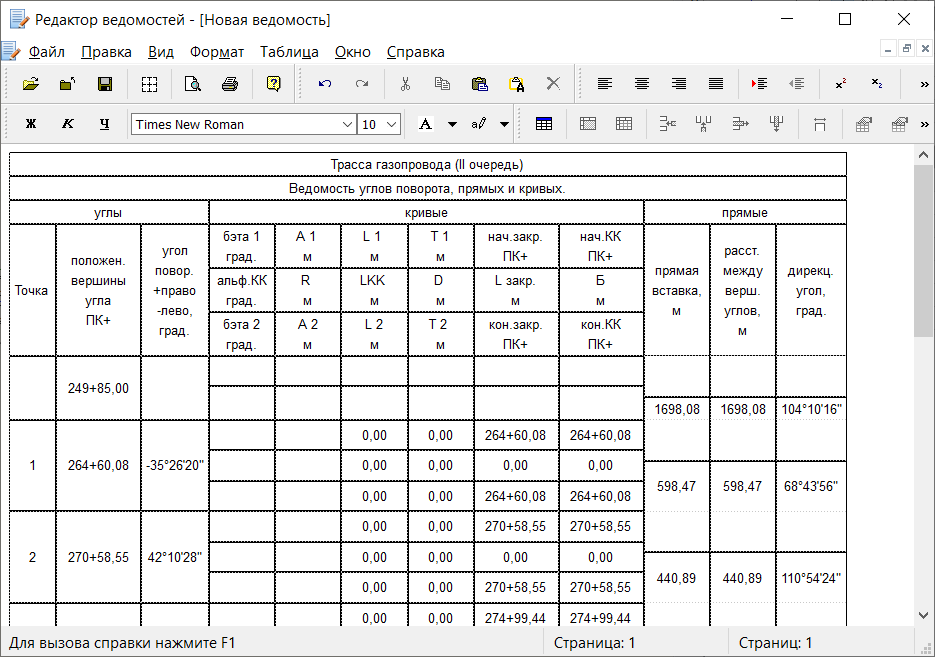

Есть возможность формировать ведомости как на основе электронных топопланов (ведомости геометрии плана или профиля трасс, ведомости семантических свойств, ведомости пересекаемых объектов и пр.), так и по трехмерной модели непосредственно (поиск коллизий, объемы и площади трехмерных элементов и так далее).

Совместная работа над проектом

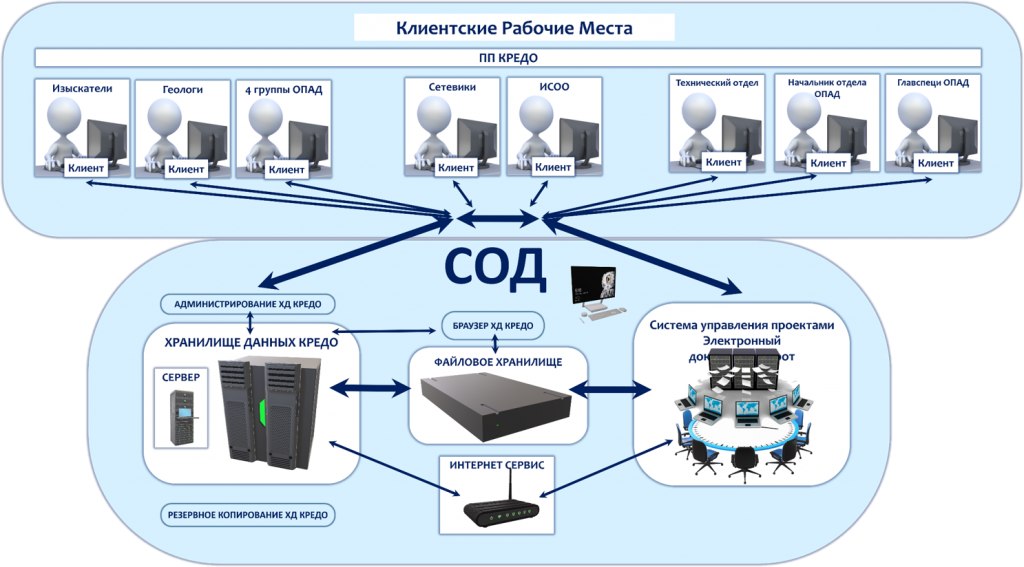

Все компоненты программной системы ТИМ КРЕДО позволяют работать как в локальном (с хранением данных на локальном диске), так и в сетевом режиме с использованием Хранилища Документов. При этом вся информация хранится на серверном пространстве заказчика и посредством специальной утилиты администрирования специалистам назначаются роли и права, определяются уровни доступа, формируется график резервного копирования. Использование Хранилища Документов позволяет не только организовать совместную работу различных специалистов, но организовать оптимальным образом структуру хранения данных, настроить общие ресурсы (классификаторы, шаблоны и пр.), настроить документооборот и контроль изменений. При такой корпоративной работе сотрудники могут отслеживать реестр коллизий модели, формировать требования и замечания, контролировать их исправления.

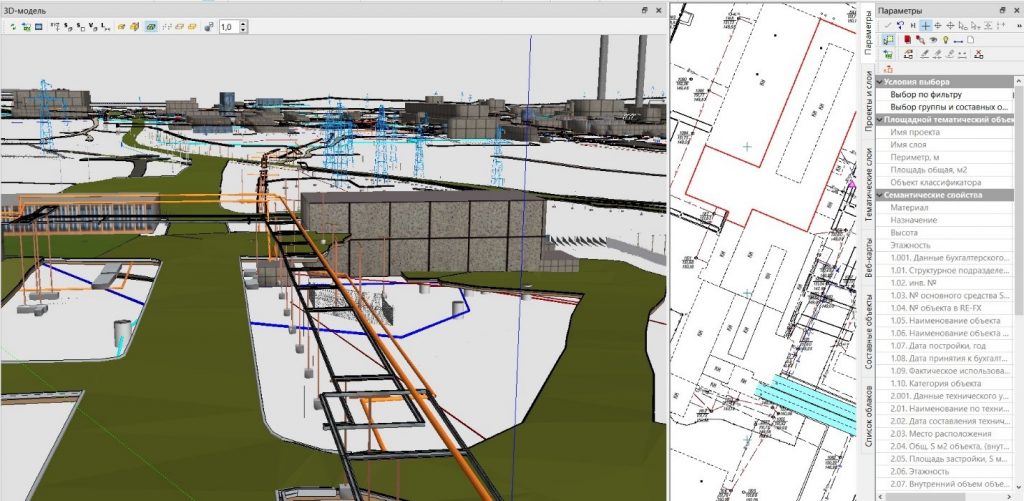

Формирование сводной информационной модели

В результате использования ТИМ КРЕДО ТОПОГРАФИЯ пользователь получает сводную информационную модель местности, которая своей полнотой, точностью и составом данных удовлетворяет следующим требованиям:

• обеспечивает соответствие цифровой модели рельефа её топографической реальности;
• содержит пространственное положение модели подземных и надземных коммуникаций без дополнительных действий за приделами формирования ЦМС;
• многослойность модели местности с заданным, нужным заказчику, распределением данных по иерархически организованным слоям;
• информационная насыщенность объектов модели сведениями, необходимыми для принятия проектных решений и согласований;
• полнота использования материалов от всех разделов инженерных изысканий.

Использование таких моделей обеспечивает непрерывный цикл обработки информации об объектах капитального строительства в цепочке: изыскания, проектирование, строительство, эксплуатация.

Форматы экспорта

• Файлы формата Industry Foundation Classes (IFC).
• Файлы формата DXF, полученные экспортом данных в реальных координатах из плана, а также чертежей из чертежной модели.
• Файлы формата TороXML и CredoXML.
• Файлы формата KML, KMZ и LandXML, полученные экспортом модели по шаблонам.
• Растры форматов BMP, JPEG, TIFF, PNG, CRF, PDF.
• Проекты разных типов в форматах CPPGN, CPVOL, CPDRL, CPDRW и наборы проектов плана в формате COPLN текущей версии.
• Ведомости НТМL и RTF.
• Чертежи в виде листов чертежа или планшетов.
• Файлы формата TXT, полученные экспортом точек модели.
• Видеоролики в формате AVI.
• Файлы общих ресурсов формата DBX, используемые системами КРЕДО III.

Примечания:

Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
