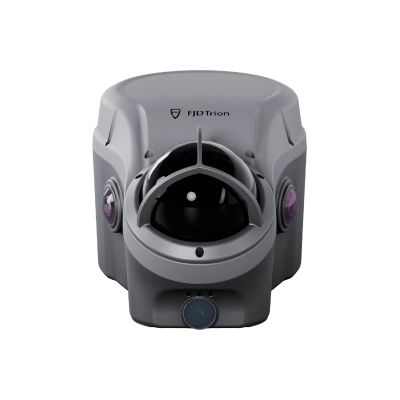

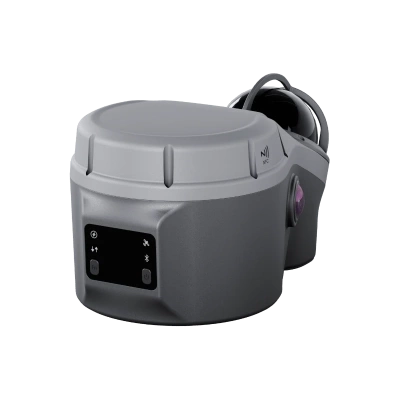

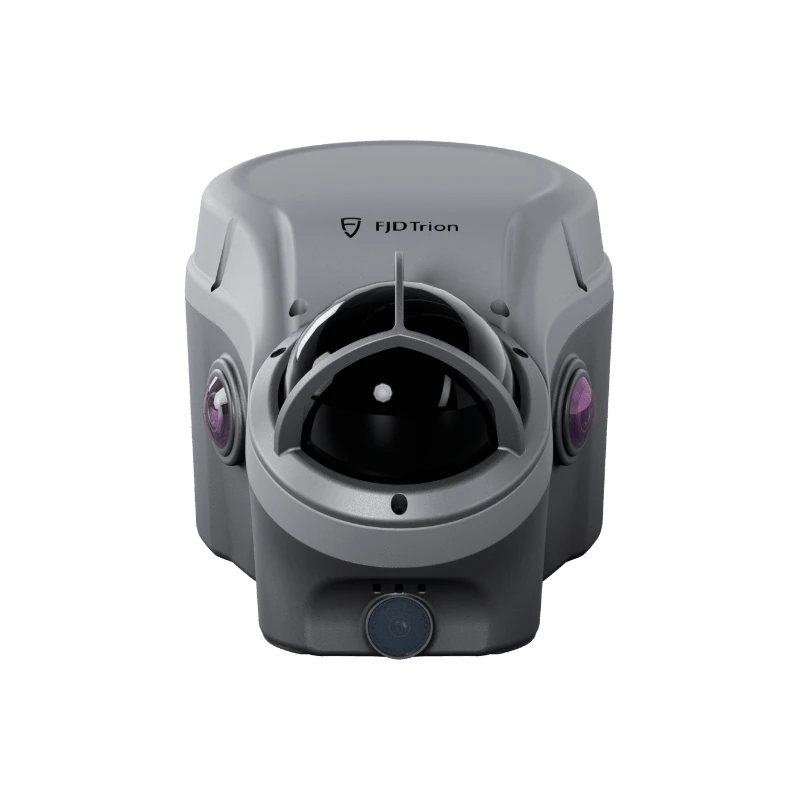

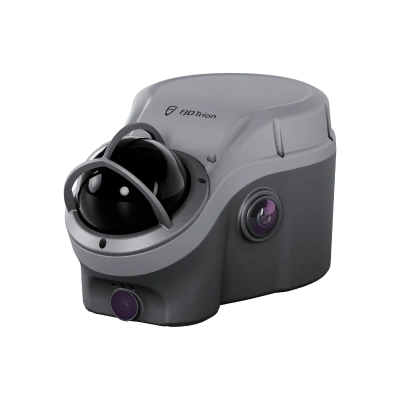

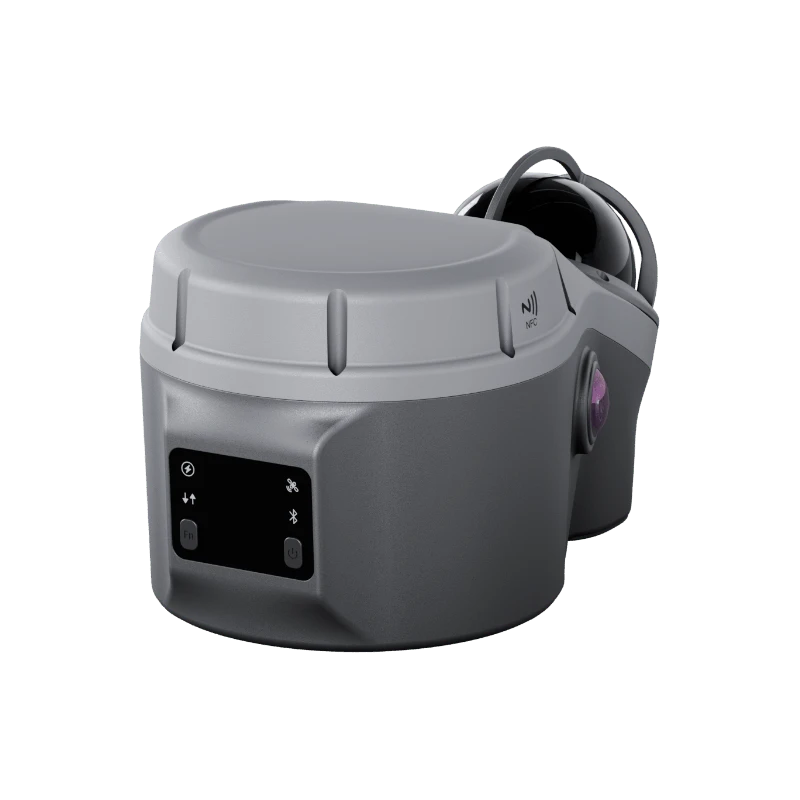

NAVMOPO V100F
NAVMOPO V100F объединяет в одном устройстве GNSS-съемку, 3D-сканирование LiDAR, камеры и инерциальный измерительный блок. Он поддерживает непрерывный сбор данных на открытых пространствах, в условиях препятствий и при ограниченном доступе к GNSS, помогая геодезистам эффективнее фиксировать точки, линии, поверхности и объемы на дорогах, мостах, в туннелях, шахтах и на других сложных инженерных объектах.
От точечной съемки до пространственного захвата
- Мультисенсорное слияние данных для позиционирования
- Интегрированный полевой рабочий процесс
GNSS, LiDAR, камеры и инерциальный измерительный блок работают вместе, обеспечивая надежное позиционирование, пространственный захват с привязкой к местности и визуальную проверку в меняющихся условиях.
Создан для комплексного полевого захвата
V100F сочетает в себе позиционирование и пространственный захват в рамках одного интегрированного рабочего процесса, что позволяет вести съемку в меняющихся условиях.
Надежные измерения в районах с ограниченным доступом к GNSS
Используйте SureFix, чтобы сохранять непрерывность измерений с помощью вехи при перемещении из зон с открытым небом в зоны с ограниченным доступом к GNSS. Типичная точность составляет ±5 см в радиусе 20 м.
Быстрая съемка поперечного сечения
Сканируйте туннели, водопропускные трубы и откосы для проверки поперечного сечения и расчета объема за один проход.
Более безопасное бесконтактное измерение
Измеряйте края траншей, углы стен, участки под мостами и границы склонов, не приближаясь к опасным или запретным зонам. Выбирайте объекты на полученных изображениях для измерения координат с помощью LiDAR в пределах 20 м с типичной точностью ±5 см.
Непрерывная съемка в помещении и на улице
Сохраняйте пространственную целостность при перемещении с открытых участков на близлежащие территории с ограниченным доступом к GNSS и в помещения.
Съемка в реальном времени и результаты измерения объема на месте
С помощью V100F можно фиксировать склады, склоны и участки земляных работ, а результаты измерения объема доступны прямо в полевых условиях через FJD Trion Survey.
От полевых работ до сдачи проекта
- Полевые работы
NAVMOPO V100F + NAVMOPO Survey - cнимайте точки съемки, облака точек, изображения и данные для расчета поперечных сечений и объемов прямо в полевых условиях.
- Постбработка
NAVMOPO Model - обрабатывайте облака точек, просматривайте измерения, проводите анализ и подготавливайте результаты проекта.
Создан для сложных инженерных условий
- Городские каньоны
- Горнодобывающая промышленность и земляные работы
- Тоннели и подземная добыча полезных ископаемых
- Мосты и виадуки
- Дорожное строительство
- Подземные коммуникации.
Технические характеристики
| GNSS | |
| GPS | L1 C/A, L1C, L2C, L2P, L5 |
| ГЛОНАСС | L1, L2, L3 |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b |
| Galileo | E1, E5a, E5b, E6 |
| QZSS | L1, L2C, L5, L6 |
| NavIC | L5 |
| SBAS | L1 C/A |
| Скорость позиционирования | 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц |
| Лидар | |
| Дальность действия | 40 м при 10% отражательной способности; 60 м при 80% отражательной способности |
| Поле зрения (FOV) | H 360° × V 62° |
| Количество линий | 32 |
| Класс безопасности для глаз | Класс 1 |
| Камера | |
| Геодезическая камера × 1 | 12 Мп; 73°(В) × 58°(В) × 87°(Г) |
| Цветная камера × 2 | 12 МП; 240°(В) × 240°(В) × 240°(Г) |
| Нижняя камера × 1 | 2 МП; 77°(В) × 62°(В) × 92°(Г) |
| Точность позиционирования и съёмки | |
| Точность RTK | H: 8 мм + 1 ppm; V: 15 мм + 1 ppm |
| Точность RTK с компенсацией наклона | СКО: 8 мм + 0,6 мм/° наклона; угол наклона: от 0 до 60° |
| Точность лидарной съёмки | Типичная точность: ±5 см при 20 м |
| Точная съёмка SureFix | Типичная точность: ±5 см при радиусе 20 м |
| Высокоточная статическая съёмка | H: 2,5 мм + 0,1 ppm; V: 3,5 мм + 0,4 ppm |
| Статическая обработка после обработки | H: 2,5 мм + 0,5 ppm; V: 5 мм + 0,5 ppm |
| Точность PPK | H: 3 мм + 1 ppm; V: 5 мм + 1 ppm |
| HAS-PPP | H: 20 см; V: 40 см |
| Разница в коде | H: 0,4 м; V: 0,8 м |
| Автономный | H: 1,5 м; V: 2,5 м |
| Связь и передача данных | |
| Встроенный сверхвысокочастотный радиоприёмник |
Rx/Tx: 410–470 МГц / 902–928 МГц; мощность передачи: 2 Вт; протокол: TRIMTALK, TRIMTALK 450S, TRANSEOT, TRIMMARK 3, SATEL, LoRa; дальность действия: обычно 6–12 км; до 16 км при оптимальных условиях |
| Bluetooth | 2.1 EDR / 3.0 HS / 4.2 BLE / 5.0 BLE |
| Wi‑Fi | 2,4 ГГц и 5 ГГц; 802.11a/b/g/n/ac |
| Сетевой модем | TDD‑LTE, FDD‑LTE, WCDMA, GSM, EDGE |
| Тип SIM‑карты | Nano‑SIM |
| NFC | ✓ |
| Порты | 7‑контактный порт LEMO; порт антенны UHF; порт USB Type‑C |
| Форматы данных | Выход: NMEA‑0183, RTCM 3.x, RINEX, LAS; вход: RTCM 2.x, RTCM 3.x, CMR |
| Хранение данных |
Встроенная память 450 ГБ; данные сканирования на месте: прибл. 36 ГБ/ч; до 12,5 ч*; данные облака точек: прибл. 18 ГБ/ч; до 25 ч* *Рассчитано в идеальных условиях с учётом полной ёмкости 450 ГБ. |
| Общие технические характеристики | |
| Температура |
Условия эксплуатации: от −20 °C до +55 °C (от −4 °F до +131 °F) Условия хранения: от −40 °C до +75 °C (от −40 °F до +167 °F) |
| Влажность | 95 % без конденсации |
| Защита от проникновения внутрь | IP65 |
| Код IK | IK08 |
| Ёмкость литий‑ионного аккумулятора | 14,8 В / 5000 мАч / 74 Вт·ч |
| Зарядка | Быстрая зарядка PD мощностью 45 Вт; около 3,5 часов (0–100 %) |
| Потребляемая мощность / время работы |
LiDAR / сканирование облака точек: типичная мощность 15 Вт, до 5 часов UHF/4G RTK‑ровер: типичная мощность 3 Вт, до 22 часов |
| Размеры (Д × Ш × В) | 215 мм × 130 мм × 120 мм (8,46 дюйма × 5,12 дюйма × 4,72 дюйма) |
| Вес | 1,75 кг |
| Полноцветный OLED‑экран | 1,41 дюйма (320 × 360, 274 ppi) |
| Передняя панель | 4 светодиода, 2 физические кнопки |
Примечание: время автономной работы зависит от условий эксплуатации, рабочей температуры и режима работы. При нормальных условиях эксплуатации срок службы стандартный.
