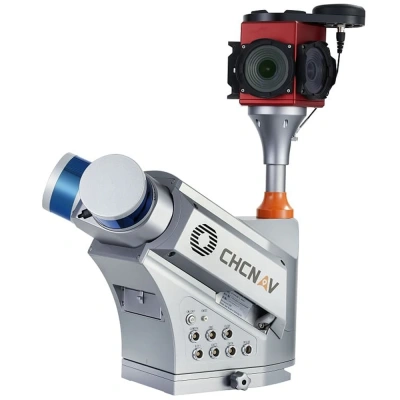

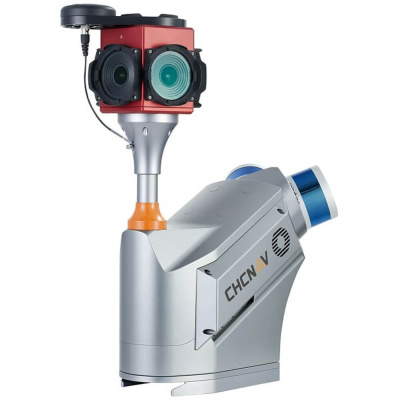

Alpha Light Dual
Описание
Alpha3D-L Dual - доступное решение для мобильного картографирования, объединяет в одном легком, защищенном и компактном корпусе два лазерных сканера Velodyne VLP-16, панорамную камеру LadyBug5+ для получения HDR-изображений совместно с высокоточным спутниковым приемником и инерциальной системой.
Применение:
- дорожное строительство
- железные дороги
- туннели
- системы «Цифровой город»
- инфраструктура энергетического комплекса
- нефте и газопроводы
- открытые карьеры
- водное хозяйство
- ВПП аэропортов
Особенности:
- Дальность сканирования - до 100 м
- Скорость сканирования - 600 тысяч точек в секунду (2 сканера)
- Сектор сканирования - 360 градусов
- СКП одного измерения - 50 мм
- Плотность облака - 2 000 точек на кв.м на скорости 60 км/ч на дорожном покрытии
- 6 сенсоров по 5 Мп каждый
- Облака точек синхронизированы с панорамными изображениями
- Возможность подключения дополнительных фотокамер
- 2 порта RS232 для подключения внешних устройств (выдача NMEA и PPS)
- Возможность установки дополнительной ГНСС-антенны
- Возможность подключения одометра
- Съемный SSD диск для быстрой передачи информации
- Настройка съемки и автоматическая запись данных
- Доступ через браузер на любом устройстве
- Подключение через WiFi или LAN
- Простое и понятное в управлении
- Понятный пользовательский интерфейс
- Импорт данных с системы мобильного лазерного сканирования
- Обработка облаков точек
- Сшивка облаков точек, в том числе с нескольких маршрутов
- Уравнивание по контрольным точкам
- Создание панорамных изображений, в том числе с помощью маски
- Мощный движок обработки большого количества данных
- Экспорт облака точек в распространенные форматы
Технические характеристики
| Точность по внешней сходимости без контрольных точек, план, мм | 25-30 |
| Точность по внешней сходимости без контрольных точек, высота, мм | 25-30 |
| Возможность установки на ТС | Монтажная площадка с возможностью установки на любой вид ТС (автомобиль, ж/д тележки и поезда, водный транспорт) |
| Масса измерительного блока, кг | 21 |
| Размеры измерительного блока, см | 70x51x42 |
| Масса монтажной площадки, кг | 16 |
| Размеры монтажной площадки, см | 72x31x12 |
| Масса источника питания, кг | В зависимости от количества батарей |
| Размеры источника питания, см | 62.9x49.7x5.3 |
| Класс пыле-влаго защиты | IP64 |
| Рабочая температура | от 0°C до +40°C |
| Температура хранения | от -20°C до +50°C |
| Влажность (рабочая) | до 80 |
| Скорость движения ТС, км/ч | 40 (макс - 80) |
| Источник питания | Внешний источник питания в защитном кейсе. Батареи стандартные, автомобильные, замена может производиться пользователем самостоятельно |
| Время работы | Зависит от количества ячеек в системе питания. 1 ячейка = 2 часа работы |
| Энергопотребление | 240 Вт стандартно |
| Система ГНСС | Мультисистемная плата GPS/ГЛОНАСС/Gallileo/Beidou с поддержкой SBAS/QZSS и L-Band, подключение двух антенн |
| Частота обновления ГНСС-системы, Гц | 20 |
| Частота обновления инерциальной системы, Гц | Стандартно 600 |
| Датчик пройденного пути (одометр) | Да, опционально |
| Точность определения местоположения, без потери сигналов ГНСС, СКП | 2 см в плане, 2 см по высоте |
| Точность ориентации ° крен/тангаж, СКП | 0.006 |
| Точность ориентации ° курс, СКП | 0.019 |
| Камера | Сферическая камера Flir LadyBug 5+, возможность подключения дополнительных камер |
| Количество камер | 6 сенсоров Sony IMX264, разрешение 5 Мп каждый |
| Количество кадров, fpc | 5 |
| Поле зрения | 360° x 270° |
| Дополнительные камеры | Опциональная панорамная камера (4 x камеры),разрешение 7360 x 4912 |
| Тип сканера |
Velodyne VLP16 |
| Количество сканеров | 2 |
| Частота измерений, Гц | 20 |
| Сектор сканирования | 360° |
| Скорость сканирования, точек в секунду |
600 тыс. |
| Максимальная дальность сканирования, м | 100 |

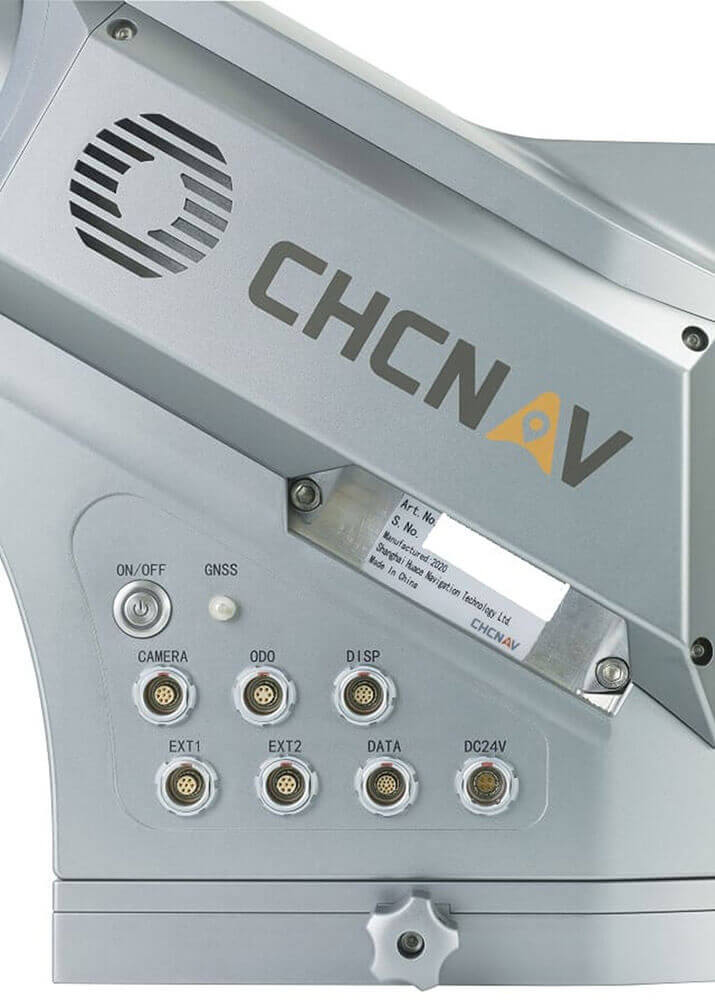

| Подключение дополнительных датчиков и оборудования | 1 порт для дополнительной антенны ГНСС, 2 порта RS232 для подключения дополнительных датчиков (с поддержкой NMEA и PPS) |
| Хранение данных | сменный SSD 2 Тб |
| Объем данных, Гб/км | ~2 |
| Управляющий компьютер | Интегрированный, многоядерный, промышленный ПК с низким уровнем энергопотребления |
| ПО для сбора геопространственных данных | CoCapture, не требующее установки, управление через web-браузер |
| Управление системой | Через любой планшет/ПК, с поддержкой WiFi/LAN |
