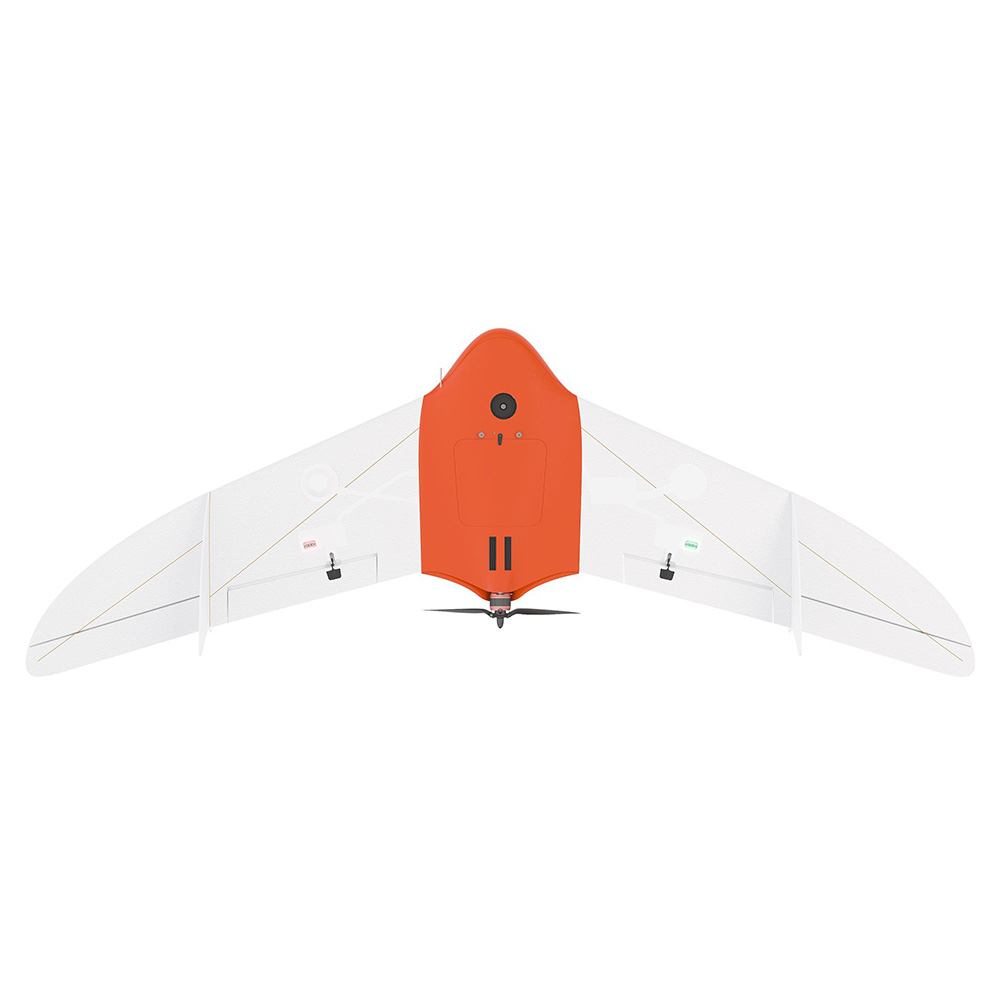

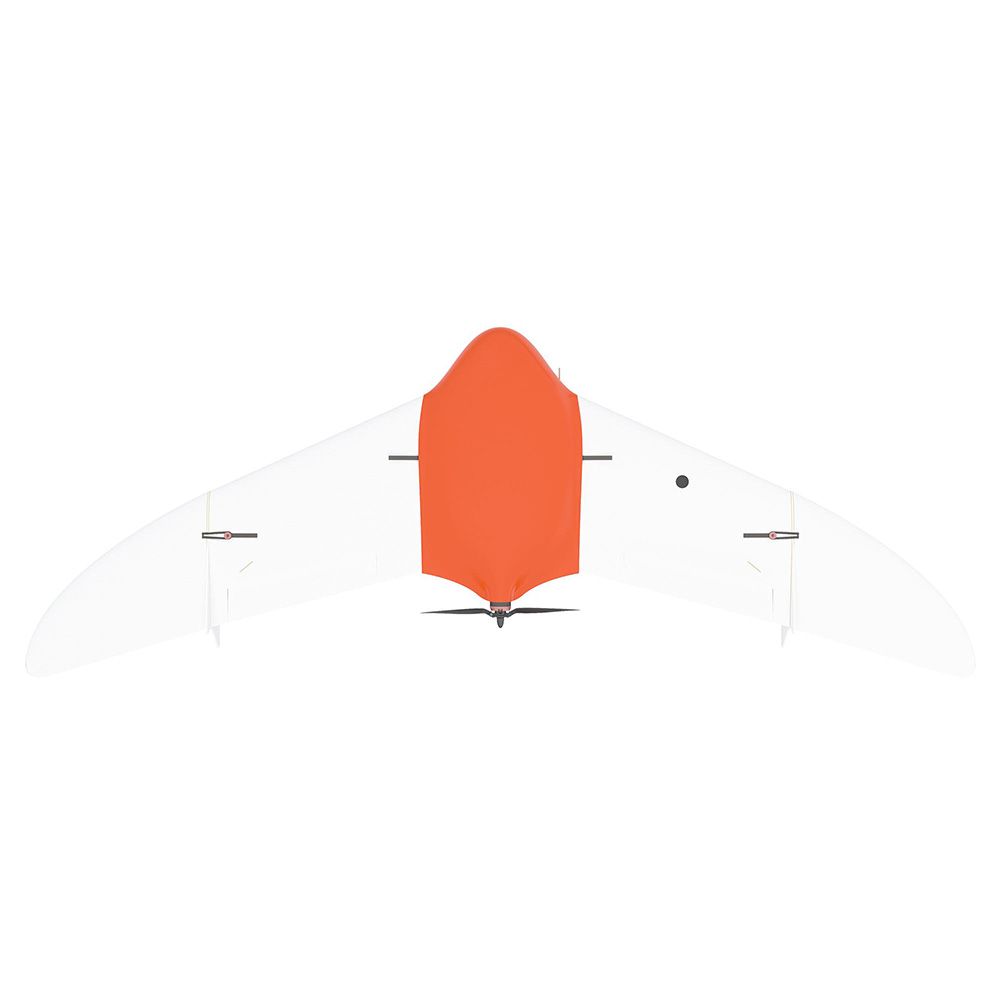

Геоскан 201 Геодезия

Комплекс для аэрофотосъемки с радиусом действия 30 км и временем полета до 3 часов. Геоскан 201 Геодезия позволяет снимать до 8000 Га за день и получать ортофотопланы с точностью геопривязки, соответствующей требованиям масштаба 1:500. Благодаря геодезическому GNSS-приемнику на борту, вы сможете получить точные координаты привязки снимков и повысить качество обработки данных.

ПО Geoscan Planner

Управление без пультов и навыков пилотирования.

Программное обеспечение Gеoscan Planner, позволяет строить полетные задания площадных и линейных объектов, использовать различные режимы полета (полет по точкам, полет с учетом рельефа и др.), загружать kml и kmz файлы, использовать различные картографические подложки.

Достаточно выделить область съемки на карте или загрузить из файла и программа сама построит полетное задание, отправит его на беспилотник и проконтролирует качественное выполнение полета.

Преимущества

Максимальная производительность

• Алгоритм поддержания эффективной скорости и оптимизация маршрута в соответствии с ветровыми нагрузками обеспечивают высокую производительность съемки: до 15 км2 за полет при пространственном разрешении 3 см/пикс.
• Возможность установить сразу несколько видов полезной нагрузки. Например, RGB-камеру Sony DSС-RX1R II и мультиспектральную камеру Geoscan Pollux.

Высокое качество материалов

• Бортовой геодезический приемник и синхронизация фотокамеры с автопилотом позволяют достигнуть высокой точности координат центров проекций (КЦП) снимков в режиме PPK/РРР до 1,5 см даже при значительной длине базовой линии.
• Заданное перекрытие выдерживается в любых условиях благодаря учету направления ветра и точному измерению пройденного пути.
• Фотокамера Sony RX1RII с 35 мм полнокадровой матрицей и разрешением 42,4 Мп обеспечивает высокую чувствительность, широкий диапазон и низкий уровень шума. Каждая фотокамера проходит точную калибровку фокусного расстояния.

В совокупности это позволяет достигать плановой точности фотограмметрической модели до 3 см.

Удобство и надежность

• Автоматическое построение маршрута для выделенной области и заданных параметров съемки в ПО Geoscan Planner.
• Автоматический учет рельефа при планировании полетного задания, загрузка и редактирование пользовательских карт и подложек.
• Полностью автоматический полет после старта с катапульты. Закончив полет, БВС приземлится на парашюте в заданной области.
• Конвертация GNSS-данных в RINEX-файл с временными метками моментов фотографирования для расчета кинематики в любом специализированном ПО.
• Наличие автономного бортового самописца.
• Автономный полет вне зоны действия радиосвязи с наземной станцией управления.
• Автоматическая проверка всех систем перед запуском.
• Связь между устройствами осуществляется с помощью помехоустойчивого интерфейса CAN.
• Система резервирования питания автопилота.
• Автономная аварийная система выброса парашюта.
• Термостабилизированная инерциальная система навигации.
• Аварийный режим работы в случае обледенения трубки ПВД.

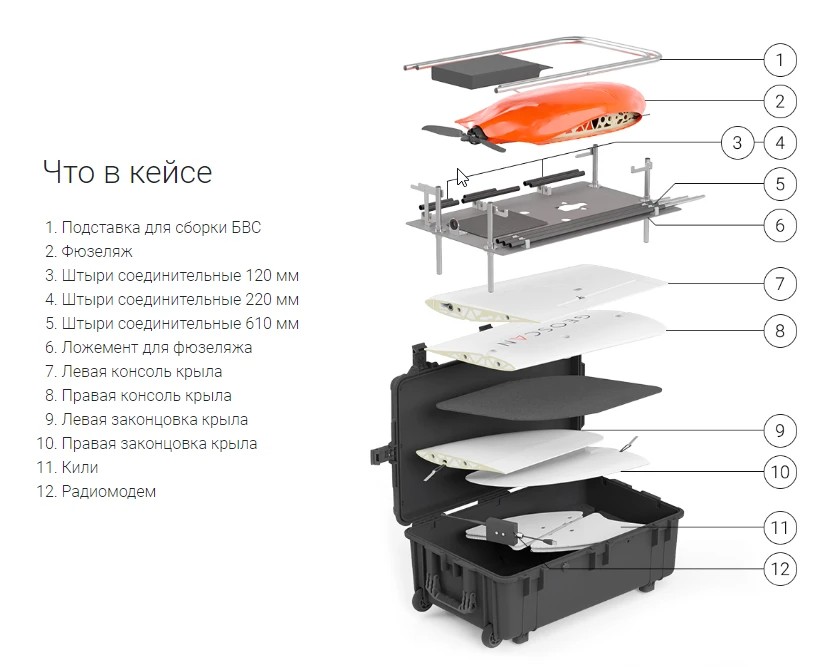

Стандартная комплектация:

• Беспилотное воздушное судно (БВС) Геоскан 201 Геодезия:
  • Sony RX1R II (42 Мпикс, объектив 35 мм, полноразмерная матрица, центральный затвор)
  • Двухчастотный/трехсистемный бортовой GNSS-приемник с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
  • Аккумуляторная батарея 5S, 34000 mAh
  • Раскладная подставка для сборки БВС
  • Транспортировочный кейс БВС (IP67, размер: 80x52x31 см, вес брутто: 18,5 кг)
• Программное обеспечение для планирования полетного задания Geoscan Planner
• Радиомодем для канала связи управления и телеметрии
• Зарядное устройство
• Пусковая установка в защитном чехле (размер:120x25x20 см, вес брутто: 11 кг)
• Комплект запасных частей

Дополнительное оборудование

• Модификация «Арктика» (расширение температурного диапазона от -40 до +20)

Дополнительное программное обеспечение

• Metashape Professional
• ГИС Спутник
• ГИС Спутник Агро

Обучающий инструктаж

• Подготовка операторов беспилотного воздушного судна

Основные технические характеристики

• Длительность полета: до 3 часов
• Макс. протяженность маршрута: 210 км
• Площадь съемки за 1 полет: при масштабе 3-10 см/пикс: 15-42 км2
• Макс. допустимая скорость ветра: 12 м/с
• Скорость полета: до 110 км/ч
• Макс. взлетная масса: 8,5 кг
• Макс. масса полезной нагрузки: 1,5 кг
• Габаритные размеры: размах крыла: 222 см
• Мин. безопасная высота полета: 100 м
• Макс. высота полета: 4000 м
• Температура эксплуатации: от -20 до +40 °С (опционально возможно расширение до -40 °С)
• Двигатель: электрический, бесколлекторный
• Взлет / посадка: с пусковой установки / на парашюте, в автоматическом режиме.
